Minelab CTX3030 “Camo” – Podrobná recenze část 2. Vlastnosti a funkce

Článek úzce navazuje na první díl Minelab CTX3030 “Camo” – Podrobná recenze část 1. Design a provedení. Nyní se pustím vůbec do celé podstaty detektoru – jeho nabídky pokročilých funkcí, ovládání a dalších možností. CTX3030 si klade za cíl být univerzální. Univerzální všemi směry – chce nabídnout dobře přenosnou konstrukci vhodnou jak na souš, tak do vody, poskytnout dosud dostupné nejpokročilejší funkce a pro všechny případy, umožňit uživateli nejširší možné úpravy v přednastavení, odezvě detektoru či uzpůsobení k aktuálním podmínkám. K tomu disponuje vodotěsností a částečně i bezdrátovou technologií.

Dislej a ovládání

Téměř všechny ovládací prvky jsou rozmístěny pod displejem. Až na tlačítko PinPointu, který nachází své šikovné umístění na rukojeti nad ukazováčkem. Systematické prostorové umístění funkčních tlačítek nabízí pohodlný stisk a relativně praktické ovládání. Jak už je u Minelabu zvykem, tlačítka jsou multifunkční. Středová tlačítka lze použít pro vstup do menu a následné pozicování v rozsáhlé nabídce; anebo pro nastavení a speciální funkce. Dlouhý a krátký stisk rozšiřuje jejich možnosti. Tlačítka jsou integrována v panelu s povrchovým překryvem a potiskem. Ani zde se nezapře účelné estetické řešení.

Mezi rychle přístupné funkce z ovládacího panelu se řadí potlačení šumu, nastavení citlivosti, nastavení audia a odrušení vlivu země ve středovém kruhu. Ve světlých polích jsou to (vlevo) přistup k detekční obrazovce a tlačítko pro přijmutí či odmítnutí objektu pod cívkou, obrazovka obrazovka mapy a ukládání trasových a nálezových bodů (vpravo).

Vpravo nahoře se nachází tzv. uživatelské tlačítko. Cílem je uživateli umožnit rychlý přístup k nejoblíbenějším funkcím bez nutnosti zdlouhavého procházení hlavního menu. Jsou to funkce podsvícení, volba předchozího režimu, nastavení pinpointu, přepnutí mezi velkým a malým identifikátorem na displeji, nástroj navigace a souřadnice, panel s citlivostí nebo panel s identifikací nálezu. Panelu dominuje 3,5″ plnobarevná obrazovka s podsvícením. Displej je dobře čitelný a jednotlivé prvky jsou jasně rozpoznatelné. Problémy mohou nastat na ostrém sluníčku. Displej také patří mezi citlivější části detektoru a je dobré jej chránit před upatláním a poškrábáním. Ukázka ochranných fólií je na tomto videu. Ne každá fólie je vhodná, naopak některé svou antireflexní vrstvou ještě napomohou čitelnosti. Praktickým řešení může poskytnout krytka jednotky se stínící “stříškou”.

Nastavení detektoru a funkční výbava

Minelab CTX 3030 nabízí nespočet funkcí a konkrétních nastavení. Zkusím zmínit většinu a vybrané případně i přirovnat k ostatním detektorům nebo dřívějším modelům Minelabu.

Přizpůsobení detektoru okolním podmínkám

Detektor CTX 3030 se snaží vykonat vše pro to, aby automaticky pracoval stabilně a spolehlivě. K tomu slouží řada funkcí, které jsou k tomuto účelu v továrním nastavení zapnuty na automatiku. V této oblasti Minelab u modelu CTX nepředstavil nic výrazně nového, případně funkce doznaly jen kosmetických změn. Všechny technologie jsou dobře známy z předchozích modelů.

Eliminace rušení
Jak je dobře známo, digitální detektory napěchované číslicovou elektronikou jsou mnohdy mnohem náchylnější k rušení okolními vlivy (rádiové a družicové signály, el. vedení apod.) nebo blízkými detektory.

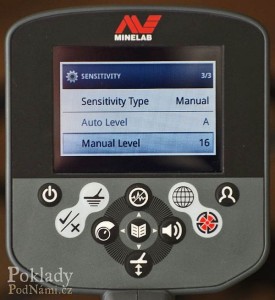

Příklad nastavení citlivosti detektoru

Většina analogových a digitálních detektorů eliminují rušení kvalitním stíněním sondy s kabeláží a elektroniky nebo frekvenčním posuvem (odchýlením o malý dílek od běžné pracovní frekvence). CTX se může podobně jako nižší řady detektorů Minelab naladit automaticky. Proběhne zhruba 30sek. proces ladění, kdy detektor zanalyzuje rušivé signály a vybere nejstabilnější kanál, který nadále používá. Detektoru může pomoci i sám uživatel manuální volbou vhodného kanálu.

Vyvážení vlivu země a přizpůsobení citlivosti
Analýza zemních vlivů probíhá automaticky během hledání a detektor se přizpůsobuje běžným podmínkám. Napomáhají tomu použité technologie, např. FBS a související spektrální analýza signálu. V prostředí s vyšší mineralizací je k dispozici funkce Ground Balance umožňující eliminovat vliv země na vyšší úrovni. S odpovědí na aktuální půdní podmínky souvisí i nastavení citlivosti. Automatický režím monitoruje půdní podmínky a na základě dostupných informací citlivost přizpůsobí automaticky. Uživatel může k automaticky vypočítané hodnotě přidat kompenzaci +3 nebo -3. Těmito funkcemi se detektor snaží nejen předejít falešné detekci, ale také zajistit zachování výkonu i přes nepříznivé podmínky.

Obrazová signalizace a řešení diskriminace

Informace jsou vyjádřeny graficky, číselně a navíc rozlišeny barevně. Standardní detekční obrazovka (nalevo) poskytuje uživateli informaci o použitém diskriminačním profilu, identifikační číslo Fe-Co, údaj o hloubce v centimetrech a případně i další informace, které si uživatel nechá na displeji zobrazit. V našem případě je to informace o úrovni navolené citlivosti na spodní části displeje. Diskriminační vzor je zobrazen světlou šedomodrou barvou na bílém pozadí, narozdíl od svého předchůdce Minelab E-Trac, která zobrazoval diagram černobíle. To má své výhody. Zobrazený profil neruší a umožňuje překrytí kurzorem nálezu a různými údaji současně. Pro lepší viditelnost si můžeme v menu navolit zvětšené údaje – obrázek napravo. Úplně nahoře se pak nachází stavový řádek s různými informacemi (stav baterie, GPS signál, apod.).

Na obou snímcích můžeme vidět i kurzor, ten signalizuje samotný nález a jeho umístění v 2D diagramu Fe-Co. Zde by bylo vhodné nejdříve ozřejmit systém diskriminace. Specialitou Minelabu známou už z E-Tracu je dvourozměrná diskriminace vyjádřená osami Fe a Co. Údaj Co vyjadřuje vodivost (conductivity) předmětu v rozsahu 1 – 50 a postupuje zleva doprava, tak jak je to běžné u standardních detektorů s jednou osou (pouze vodivostí předmětu). Svislá osa odshora dolů vyjadřuje obsah železa (Fe) v předmětu. Tímto lze o jetnotlivých objektech získat dvě důležité informace, které značně usnadní identifikaci. Příkladem by mohly být mince většího rozměru, kterou bychom hledali vpravo nahoře, nebo železné hřeby v dolní části obrazovky. Pro porovnání je uvedena obrazovka a ovládací panel staršího bratříčka – E-Traca. Černobílý displej umožnil zobrazované údaje vměstnat pouze vedle sebe, zatímco se u CTX 3030 vrství.

V detektoru je přednastaveno několik diskriminačních vzorů podle hledacího režimu – Coins, Beach, Relics, Silver, High Trash a dalších 5 je volných. Kurzor jako ukazatel nálezu se objevuje ve formě terčíku (v povolené oblasti) nebo červeného kosočtverce (v zakázané oblasti). Zde se nabízí využití tlačítka ACCEPT / REJECT pro přijetí či odmítnutí “cíle” v každé pozici kurzoru. Tímto způsobem lze v praxi velmi rychle dosáhnout výsekové diskriminace a úpravy původního profilu. Diskriminační vzor se dá plně modifikovat také v nastavení hledacího režimu nebo pohodlněji při připojení k PC pomocí zdarma dodávaného softwaru XChange 2. Výhodou může být i vzájemné sdílení diskriminačních profilů mezi uživateli známé již z E-Tracu.

U každého diskriminačního profilu lze nastavit všechny potřebné parametry, od tónové odezvy po rychlost odezvy na nález. Právě v obrovské variabilitě nastavení a zpřístupnění volby uživateli je nesporná výhoda recenzovaného detektoru, což bude ještě nejednou zdůrazněno.

Dynamické zobrazování s neustálou aktualizací (přepisem) hodnot není jedinou možností. Příjemnou novinkou je tzv. Target Trace. Tuto funkci je možné využít při běžném hledání nebo i ve spojení s pinpointem. Přejížděním nad vybranou oblastí se odezva sumuje a zaznamenané pixely na displeji zesilují (od žluté až po tmavě červenou). Obrázek zobrazuje využítí funkce při odlišení dvou vedle sebe ležících objektů – větší mince z barevného kovu a většího kovového předmětu. Je to jedna z funkcí, které jsem si osobně od začátku u CTX oblíbil.

Zvuková signalizace a nastavení

CTX 3030 nabízí svému uživateli 1 – 50 tónů. Tónovou odezvu si můžeme přizpůsobit plně svým potřebám a také detekčním podmínkám. Na výběr máme 1 tón, 2 tóny pro Co, 2 tóny pro Fe, 4 tóny (Co nebo Fe), 35 tónů pro Fe, 50 tónů Co a kombinovaný režim. Příklad je uveden na obrazovce níže, na které je zobrazena varianta 50 tónů dle vodivosti předmětu (50 tónů Co). Diskriminační profil je rozdělen na 50 úzkých sloupečků s vyznačenou počáteční a koncovou frekvencí tónu (udávajících výšku tónu). U jednotlivých dílků lze volit šírku oblasti a také výšku tónu:

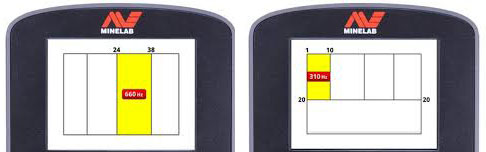

Na dalším obrázku vlevo je uvedeno rozdělení 4 tóny Co. Přínosný může být zejména kombinovaný režim s rozdělením na horní a dolní část (Fe a Co) a celou vodivostní oblastí ještě rozdělenou na více tónů (vpravo na dalším snímku). Pohodlnému nastavení tónové identifikace napomůže opět i PC software Exchange 2. Na obrázku je ukázka zmiňované úpravy tónové odezvy:

Názornou ukázku řešení diskriminace a tónové identifikace poskytuje následující demonstrační video: http://youtu.be/wUNsQwtCuF4

Audio kromě nastavení hlasitosti nabízí také nastavení prahového tónu, zesílení signálu nebo nastavení výšky tónu. Tyto parametry spolu s nastavením citlivosti v praxi upravují, jak moc malý objekt a do jaké hloubky bude schopen detektor zachytit a v jakém podání uživatel ve výsledku audioodezvu uslyší.

Odpověď detektoru a rychlost odezvy

Jedná se o velice důležité parametry a jejich správné nastavení může diametrálně ovlivnit výsledky samotného hledání. Odpověď detektoru můžeme nastavit jako normální, táhlou nebo plynulou (vyhlazenou, vyfiltrovanou) či “Pitch Hold” (aplikuje také změnu prahu tónu). V praxi to znamená, že změnou odpovědi z normální odezvy dokážeme od sebe lépe podle změny tónu oddělit dva blízko uložené objekty (nejčastěji minci a železo). Rychlost odezvy detektoru nám pomůže zvolit, zda budeme schopni kvalitně separovat (režim Recovery Fast) nebo naopak zvýšíme citlivost a zesílení na hluboko uložené cíle (Recovery Deep). Odezvu je možné nastavit také s vlivem na úroveň mineralizace a množství železného odpadu: v tomto případě jsou na výběr režimy Low nebo High Trash (méně nebo více zamořená půda s různící se mineralizací) nebo Ferrous-Coin a Ground-Coin (pro přesnější a stabilní ID v případě přítomnosti odpadu nebo vysoké mineralizace v případě druhém). Zájemce o podrobnější vysvětlení režimů odkážu na článek CTX 3030 Target Separation… more than a random choice.

GPS trasování a PC Mapping

Minelab jako první u detektoru CTX 3030 nabízí zabudovanou kvalitní GPS formou modulu výrobce uBlox (mikroblox). (Pozn. Dříve i Nokta Golden Gate v ne příliš povedeném provedení a nyní i Treasure Commander). Detektor tak dosahuje přesnosti podobné kvalitnější turistické navigace. V souvislosti se snímáním GPS pozice který umožňuje několik funkcí. – průběžné trasování chůze uživatele, záznam nálezů a zajímavých objektů nebo míst. Pro větší přehled je pro GPS trasování vymezena cená obrazovka (tlačítko globusu na ovládacím panelu), která poskytuje uživateli údaje o startovní pozici, aktuálně prochozené trase, uložených bodech, aktuální pozici, dále pak směrový kompas, ukazatel severu a údaj zeměpisných souřadnic. Mapové funkce lze libovolně kombinovat se zobrazením detekčních údajů, můžete tedy sledovat pozici a hledat současně bez přepínání. Měřítko mapy je zobrazeno pmocí světlé mřížky a všechny prvky jsou zobrazeny symbolicky.

Jakmile narazíte na nález nebo zajímavou pozici, stačí stisknout tlačítko “terčíku” na ovládacím panelu a pozici uložit. Mimoto je umožněn i záznam celé trasy se všemi údaji. Značnou výhodou při ukládání pozice nálezu (FindPoint) oproti externí navigaci je fakt, že detektor uloží také identifikační údaje nálezu. Spolu s detektorem je dodáván již zmiňovaný software XChange 2. Ten vám umožní nejen zobrazení aktuálních tras a pozic, ale také jejich databázování včetně třídění do složek. Systém je postaven velice logicky a předhledně, přesto se hodí pro záznam jen menší skupiny dat (snad desítky max. stovky tras a pozic), později ztratíte přehled. Vzhledem k možnosti komunikace přímo s detektorem při propojení kabelem jde o velmi originální řešení a uživatele potěší i fakt, že je software instalován bezpečně na vašem PC a online je pouze přístup k mapám.

Níže je ukázka prochozeného obvodu políčka s několika místy z našich dřívějších testů. Pozice a trasa jsou uloženy v nově vytvořené složce s předvoleným symbolem a vlastní barvou trasy a nálezů, což XChange 2 také umožňuje.

O trasování s CTX 3030 jsme již informovali v dřívějším článku Minelab CTX 3030 – Mapa, navigace a GPS, kde si můžete přečíst o této možnosti podrobněji. Pro další ukázku dobře poslouží také video v produkci Minelabu: http://youtu.be/y7I7_TVUeD8

Vodotěsnot, bezdrát a celková výbava

Jak už bylo zmíněno v předešlém díle, konstrukce je stavěna tak, aby mohla fungovat ve všech podmínkách, a to – na souši, na pláži, ve sladké nebo slané vodě. Slaná voda nebo pláž ovlivňují svou mineralizací detekční schopnosti, CTX 3030 proto nabízí přídavné režimy “Slaná voda” a “Pláž”. K detektoru jsou k tomuto účelu ve volitelném příslušenství (žlutá) dostupná vodotěsná sluchátka. Ta se hodí nejen do vody, ale také do nevhodného počasí, ve kterém lze detektor také bez problému použít. Bezdrátová schopnost je řešena u detektoru CTX 3030 formou zabudovaného vysílače uvnitř detektoru a externího přijímače se vstupem sluchátkového jacku. Nejde sice o plně integrované řešení (které nabízí třeba XP Deus), ale výhodou je možnost použití jakýchkoli sluchátek, třeba i takových, na které jste zrovna zvyklí. Externí přijímací jednotky se jednoduše ztratí, stačí ji schovat do kapsy nebo pomocí klibu připnout kamkoli na oděv.

Jak již bylo řečeno, CTX 3030 je velice univerzální. Aby mohl uspokojit také zájemce o hloubkové hledání nebo detektor přizpůsobit náročnějším podmínkám z hlediska mineralizace a zamoření železným odpadem, dodává výborce dvě volitelné sondy – malou 6″ separační sondu nebo 17″ hloubkovou sondu zajišťující také velký záběr a schopnost eliminace malých objektů pod cívkou. Velice dobrých vlastností dosahuje právě sonda CTX 3030 “Six”.

Svou troškou přispěl do mlýna také výrobce příslušenství Coiltek. Letos potěšil příznivce detektoru CTX 3030 novou cívkou. Zde se můžeme dočkat příjemného překvapení, neboť tato sonda dosáhla u detektorů Minelab v provedení “Joey” již dříve na akci Minelab Day 2013 výborných výsledků. Když krabici s detektorem otevřete, překvapí vás celá škála předmětů, které se v ní nachází. Najdeme tam: detektor kovů, krytku sondy, krytku jednotky, krytku bateriového bloku, sluchátka KOSS, bateriový blok, pouzdro alkalických baterií, bezdrátový přijímač na sluchátka, nabíječku do auta, síťový adaptér, USB kabel, software na propojení s PC, český návod, tašku na opasek Minelab, instruktážní videa.

Zhodnocení a závěr
